经典旁轴尼康S3 2000年千禧复刻版介绍

复古测距旁轴相机尼康S3的再现

尼康S3 2000年千禧(Y2K)型号(以下简称S3副本型号)是1958年3月发布的测距相机尼康S3的近似副本。它的数量有限,以纪念2000年的千年。S3 Y2K与原装的尼康S3尽可能相同,除了非常细微的细节以适应当前的相机操作实践,包括从“20”到“24”的曝光指示的变化,以及感光度改为为“ ISO“而不是”ASA。“
尼康在1948年推出的尼康I开始了他们的35毫米测距相机产品系列,后来演变为M和S,而测距系列作为一系列主要相机非常受重视,直到单镜头反光(SLR)相机普及。S系列是尼康F的前身,被认为是经典的相机,许多发烧友希望它能中复兴。
尼康S3是S系列中相对较晚的型号,配备了具有世界上第一个真人尺寸1:1取景器的测距仪,用于35mm焦距镜头。尼康S3 Y2K不仅精确再现了35mm真人大小的取景器,而且还精确地再现了位于机身右上方的焦距调节装置,以及安静柔和的快门释放声音,称为“耳语快门”,当时已实现焦平面布帘快门。
S3复刻版是根据订单生产的,订单从2000年4月6日到2000年6月30日被接受。它于2000年10月首次发货,售出8,000个单位。标准装备Nikkor S 50 mm f / 1.4镜头是奥林匹克版镜头的复制品,被称为全黑铬合金“后期系列”型。它是一种多层镀膜镜头,就像目前可用的尼克尔镜头一样,可确保更高的色彩再现性。
2002年6月,通过重新设计黑色镀铬表面的S3 Replica模型,尼康S3限量版黑色仅限量发售2000枚。

尼康S3 2000年千禧复刻版

尼康S3 2000年千禧复刻版

产品名称:Nikon S3 Year 2000 Millennium型号,
配有尼克尔-S 50 mm f / 1.4,镜头盖和镜头罩
建议零售价:48万日元(含税50,000,000日元)
订单接收期:2000年4月6日至2000年6月30日
开始销售:2000年10月
生产的单位数量:约。8000



尼康S3限量版黑色

尼康S3限量版黑色

产品名称:尼康S3限量版黑色
搭配尼克尔-S 50毫米f / 1.4,镜头盖,镜头遮光罩和相机套
建议零售价:530,000日元(556,500日元含税)
销售开始日期:2002年6月
生产的单位数量: 2000



S3再生产项目的诞生

要求复制测距仪相机

自20世纪90年代初以来,尼康集团一直在期待复兴以前精心制作的相机。最热衷于尼康集团复兴的是Mito Nikon,后者负责生产F4,F3和New FM2。Mito Nikon是一家主要从事手动摄像机的生产工厂,过去它曾生产过Nikomat系列。FM3A的于2006年1月停产,也在那里生产。1994年春天,在徕卡和其他经典相机的热情激增的推动下,Mito Nikon发起了一个新项目,重现尼康的测距相机,该相机曾因其出色的性能而备受欢迎。
选择S3作为再现的目标,因为那时它是S系列中相对较新的模型,并且因为它具有简单的机制,因此预期从技术方面再现更容易。然而,它是40多年前推向市场的耦合测距相机,因此人们对复制项目是否可行以及实际可以实现复制模型感到担忧。
Mito Nikon从尼康那里获得了S3的设计图纸,并开始对复制进行仔细研究。很快发现,S系列的复制需要大量的前期投资。从商业角度来看,这是一个障碍。此外,1995年的经济衰退,因此S3的复制被中止。

计划4年后启动项目

如上所述,S3复制项目被废弃; 然而,在1998年,3年之后,尼康照相产品公司(现尼康成像日本公司)与尼康的图像相关产品的销售公司,关于S3的再现,与Mito Nikon接洽。该公司坚持认为,耦合测距相机是非常有吸引力的产品,他们想对尼康产品爱好者表示感谢。
一直在孵化S3复制计划的Mito Nikon和尼康照相产品公司(Nikon Photo Products Inc.)一致同意,后者认为耦合测距相机的再现将成为商机。在原始研究中曾经估计销售价格相当高,尽管在审查了各个零部件和改进制造工艺后,销售价格大幅下降。此外,Tochigi Nikon依赖于合作制造镜片。
1998年11月,当一个实施该项目的系统接近建立时,尼康,美图尼康,枥木尼康和尼康照片产品公司等四家公司进行了联合讨论,并决定启动S3复制项目。1998年12月,S团队成立,以实施该项目,然后该项目全面展开。

零件采购 - 复制的关键因素

忠实再现每一个螺丝

该项目正式启动,但随着复制的推进,它遇到了各种障碍。S3 Replica模型的再现涉及三个主要过程:检查原始设计图纸,提供组件元素,以及组装培训。Mito Nikon通过收购设计图纸和从旧相机商店购买老式S3相机进行逆向工程开始了这个项目。
Mito Nikon尽一切努力实现尽可能忠实的再现。它对忠实再现的挑剔是压倒性的。为了使零件与原来的S3相同,从压模到压铸模具的生产设备都是全新设计的。人们可以特别注意到相机的外观,外壳和其他部件的机器螺丝的形状,哑光表面上盖表面的纹理、油漆颜色和光泽、蚀刻线的厚度和深度,快门速度表盘上的字母颜色,以及人造皮革的纹理。幸运的是,对于人造皮革的颗粒,由于存放在分包商工厂的样品,可以实现与原始涂层相同的工艺。即使是单个机器螺钉,仍然需要长期努力进行复制。

复杂的齿轮机构

S3设计有非常复杂的内部机构,并且必须制造和制造与原始S3中包含的部件相同的部件,以便再现类似于原始S3所获得的平稳操作。其中一个组成部分是车身顶部的焦距调节装置,这是S3的特点之一。齿轮单元用于在镜头侧移动聚焦环,它由许多特殊的细间距齿轮组成,目前不再使用。当时成功地复制和制造了相同的齿轮单元,但是当安装透镜组件时齿轮单元未能移动。然后,通过反复试验,反复调整齿轮箱的操作,最终成功。
S3的主要零部件数量为554,包括较小零件的零部件总数达到816。 S3的再生产是一个需要付出巨大努力才能逐一忠实地再现如此多零部件的项目。它不仅得到了Mito Nikon的技术能力的支持,而且得到了分包商公司的支持,这些公司多年来一直支持Mito Nikon。在每个分包商公司中,只有少数高龄员工知道最初的S3,但他们可以使用他们的大脑。
S3 Replica模型是使用M200的内部识别码开发的。大写字母M表示Mito,虽然M200是指定代码,因为曾经有一个产品标识了M100的型号。在向分包商公司下达组件要素订单时,确定了相应的图纸,型号为M200。但是,参与该项目的工作人员能够了解M200所提到的相机。据有关人士介绍,分包商公司的大部分工程师注意到M200的型号,了解项目的重要性,并为复制工作提供了最大可能的合作,而不用担心盈利。

零部件未按预期制造

组件元素的订单顺利发出,项目正在顺利推进。但是,分包商公司提供的零部件出现了问题。发现组件的尺寸和形状不正确。这归因于分发给分包商公司的图纸。

S3的示例图和组件部件

S3的示例图和组件部件

今天的图纸基于第三角度投影,其中从顶部观察物体被绘制为俯视图。然而在开发原始S3的时代,第一角度投影用于绘图,其中通过投影顶视图将对象绘制为底视图。Mito Nikon向分包商公司分发了第一角度投影图纸,并将图纸转换为实际制造的第三角度投影。然而,分包商公司并不知道第一角度投影和第三角度投影之间的差异,并且通过阅读基于第三角度投影的草图来制造组成部件。
此外,发现成品部件的涂层颜色在批次之间变化。将部件分包给几个工厂进行制造,如果部件外表面上的铬涂层颜色不均匀,则在最终组装时不能获得均匀美观的外观。所涉及的每个人都充分意识到使涂层部件看起来颜色相同的困难。然而,即使是轻微的颜色差异也没有妥协。

序列号蚀刻难度太大

难以处理的另一个问题是在上盖上蚀刻序列号。蚀刻工艺基于原始S3的规格,并且必须在工作过程中按压上盖部件之后立即进行蚀刻。该步骤之后是喷砂,填缝和涂覆的过程,但是在蚀刻之后立即喷砂是非常困难的。将喷砂处理应用于厚度为0.5毫米的压制黄铜,就像纸一样,这是一个很大的难度。FM3A的类似部件厚度为0.7毫米。这种看似微小的厚度差异对需要工艺的工艺产生了很大的影响。在实践中,在序列号蚀刻之后变形的上盖在现场被拒绝。

尼康s3零件

尼康s3零件

在获得零部件时遇到的问题极大地影响了成本,但是,Mito Nikon不允许任何让步。S型是尼康相机的基础。对于追踪尼康根源的项目,工程师们继续齐心协力,努力实现“尽可能忠实于原作”。







成品组装

在所有步骤中基于手工制作精心组装

尼康s3复刻版生产线

尼康s3复刻版生产线

虽然零部件采购的前景最终变得更加明亮,但零件装配已经碰到了大墙。即使阅读旧图纸也无法立即理解组装步骤。不幸的是,没有逐步程序可用。在那些日子里,装配是依靠个别工程师的技能完成的,包括任何必要的调整和返工。这意味着当时的车间能够很好地应对不断变化的环境。与工程师设法克服工作场所任何困难的原始S3相比,目前的制造是基于按照指定步骤以精确方式组装零件。

安装尼康s3快门的女工

安装尼康s3快门的女工

安装百叶窗帘的精致工作依赖于女工

当时称为“低语快门”的水平行进快门没有以单元的形式提供,而是必须在内部制造快门。快门帘的安装也必须手动完成,但幸运的是,尼康经验丰富的人员已经获得了有关此事的指导。然后,在为期六个月的装配培训期后,该项目最终达到了装运阶段。

在早期阶段,每天一件成品还不一定成功

经过很长一段时间的幕后工作,S3复制项目由10名左右的员工开始。最后,该项目最终进入批量生产阶段。当时,在Mito Nikon安装的S3 Replica型号的生产线旁边,F3和FM2是联合制造的。这是一条生产线,但每一项操作都必须手工完成,这不是简单的工作; 此外,每个员工都必须从事多项任务。由于零部件供应延迟等因素,第一批货物从预定日期起推迟了约两个月; 25名员工每月生产300个单位,最后,30名员工每月生产500个单位。
根据Mito Nikon的记录,在大规模生产的早期阶段,据报道每天只完成一个单位。但是,由于培训和其他各种方案的有效运作,到2001年10月总共生产了大约8,000个单位。

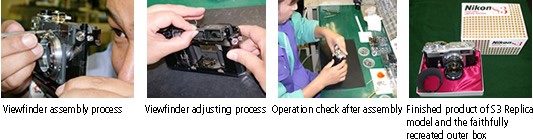

nikon s3生产

nikon s3生产

主要规格

尼康S3 2000年千禧复刻版
相机类型 35毫米耦合测距仪焦平面快门相机
电影格式 35毫米
图片大小 24毫米x 36毫米
镜头卡口 尼康S卡口(卡口式)
快门 水平行程橡胶丝布焦平面快门
快门速度 T,B,1,1 / 2,1 / 4,1 / 8,1 / 15,1 / 30,1 / 60,1 / 125,1 / 250,1 / 500和1/1000秒。等距标记
聚焦尺度 以米为单位(∞到0.9)
自拍 可变持续时间类型(标记为3秒,6秒和10秒)
闪光同步。联系 根据时间变化,同步。插座,闪光灯单元在1/60秒同步。或更少
Finder(带场框) 轻型数字真人大小的取景器,35毫米,50毫米,105毫米,带有轻型框架
电影敏感度 标有ISO感光度
电影推进 一个动作杆,136度旋转,可用英寸逐英寸胶片前进,准备胶片进给角度15度
电影倒带 曲柄
框架计数器 自动复位和添加类型
相机回来了 可拆卸设计(与电机驱动器不兼容)
机身尺寸(约) 136毫米(宽)×81毫米(高)×43毫米(深)
重量(约) 590克(本体),765克(50毫米f / 1.4)
尼克尔S 50毫米F1.4
镜头配置 5组中的7个元素
焦距 50毫米
F-数 F1.4
光圈尺度 F1.4至F16
聚焦尺度 无,聚焦在要使用的相机上
视角 对角线46°
最短物距 0.9米
附件大小 43毫米(P = 0.75)
引擎罩 43毫米,弹簧式
43毫米,弹簧式
外形尺寸 51毫米(直径)×49毫米(长度)
重量(约) 175克

S3 2000千禧复刻版与原S3之间的差异

  • 聚焦尺度:

从原始范围环统一到米(m)单位,标记为两个单位,m和ft

  • 自动框架计数器拨盘:

从“20”改为“24”

  • 感光度表盘:

从ASA更改为ISO

  • 带状接线片:

材料由黄铜改为不锈钢,镍铬合金改为镀铬。

  • 胶片回卷曲柄:

略微改变外部设计

  • 电影倒带旋钮:

略微改变外部设计

  • 相机背压板:

略微改变外部设计

  • 配件鞋:

略微改变外部设计

  • 快门拨号同步。指示颜色:

稍微改变了

  • 身体号码:

序列号前面刻有“S3”字样

  • 镜片:

“Nikon”和“MADE IN JAPAN”刻有,并在镜片表面涂上多层涂层

  • 镜头盖:

从塑料变为铝(背面的“尼康”字样)

  • 镜头遮光罩:

间距0.75毫米,“尼康”字样
